(주)씨와이상사 - 프로파일랩

프로파일랩(ProfileLab)은 CNC 머신을 위해서 특별히 제작된 소프트웨어입니다. 2D와 3D 도구경로를 만들 수 있는 다양하고 뛰어난 기능과 프로그램을 사용하기 쉽게 만들었습니다.

조각기, 라우터와 CNC머신 등을 포함하여 광범위한 종류의 기계에 사용될 수 있으며 HPGL, G-code 를 포함하여 다양한 출력 포맷을 지원합니다. 프로파일랩의 강력한 도구경로 생성기능을 사용하면 밀링, 드릴링, 절단 작업이 아주 쉬워집니다. 최적 정렬 기능은 CNC 머신의 효율성을 극대화시킵니다.

몇 번의 마우스 클릭만으로도 로고, 복잡한 도안, 베벨 글자들을 쉽게 조각할 수 있습니다.

프로파일랩은 평판 기계용 소프트웨어의 혁명을 의미합니다. 전례없이 편리한 사용법과 강력한 편집 기능은 여러분의 머리 속에서 구상하고 있는 이미지를 자신도 놀랄 정도로 효율적이고 빠르게 어느새 도구 아래에 놓이도록만들어 줍니다. 기계 제어 뿐만 아니라 도안 생성과 편집을 위한 쉽고 뛰어난 메뉴들을 자랑합니다. 오토캐드(AutoCAD™), 코렐드로우(CorelDRAW™), and 어도비 일러스트(Adobe Illustrator™) 등 다른 CAD나 DTP 등 프로그램에서 만든 도안이나 그래픽 파일을 쉽게 불러올 수 있습니다. 또한 트루타입이나 어도비 타입1 폰트를 조각 작업에 이용할 수 있습니다. 고급 텍스트 작성(Professional Text Compose) 모듈에 포함되어 있는 단선체를 사용할 수도 있습니다. 아큐스캔(AccuScan) 모듈을 시용해서 이미지를 흑백으로 스캔하고 벡터화해서 정리하고 도구경로를 줄 수 있습니다. 고급 네스팅 모듈을 사용하면 소재의 낭비를 최소화할 수 있도록 도안들을 가장 효율적으로 재배치해 줍니다.

아말감 램프 장착 설비

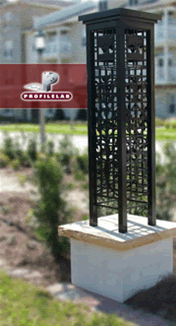

프로파일랩을 사용해서 작업한 강철 조형물

프로파일랩을 사용해서 작업한 강철 조형물

프로파일랩의 강력한 고급네스팅 기능

프로파일랩 2D (ProfileLab 2D)

- 드릴, 밀링, 절단 작업을 손쉽게 할 수 있습니다.
- 국내에서 간판 제작용으로 널리 사용되고 있습니다.
- 업계에서 가장 우수한 불러오기 기능을 갖고 있어, DXF(오토캐드 파일), EPS(포스트스크립트 파일), AI(일러스트 파일), PDF 등을 포함해서 수많은 그래픽 파일 형식들을 불러올 수 있습니다.
- 리드인, 리드아웃, 브리지, 블락 네스트 등의 다양한 효과의 구현이 가능합니다.
- 소재-도구제어 형식만 따로 저장이 가능합니다.
- 한글 메뉴

프로파일랩 3D(ProfileLab 3D)

- 프로파일랩 2D의 모든 기능을 지원합니다.
- 3D 도안과 문안을 쉽고 빠르게 작업할 수 있습니다.
- 강력한 도구경로생성 기능으로 끌(Chisel)과 베벨(Bevel) 작업도 쉽게 할 수 있습니다- 다양한 종류의 도구를 지원하기 때문에, 음각 도안과 문안의 바닥이 평평하게도 불룩하게도 만들 수 있습니다.

프로파일랩 프로그램 기능 비교표

프로파일랩 2D와 3D 프로그램의 기능 유무를 비교한 표입니다.

Feature List	2D	3D

Graphics creation and editing in line or arc mode	[x]	[x]
Advanced node editing (x/y co-ordinates/polar/Cartesian/relative/absolute)	[x]	[x]
Text editing with True Type font support	[x]	[x]
Notes and dimensions for parts	[x]	[x]
36 Import/Export filters including DXF, G-Code, EPS, PLT and AI	[x]	[x]
Multiple undo/redo	[x]	[x]
Cut, copy, and paste shapes from within ProfileLab or from other programs	[x]	[x]
High resolution zoom for precise editing	[x]	[x]
Lock/unlock shapes to prevent editing errors	[x]	[x]
Rotate/move/resize/duplicate shapes, snap to grid	[x]	[x]
Circular and rectangular arrays	[x]	[x]
Close path and node reduction functions to clean-up parts	[x]	[x]
Weld shapes	[x]	[x]
Find file	[x]	[x]
Context sensitive online help	[x]	[x]
Driver support for over 100 machines	[x]	[x]
Auto save/auto load files	[x]	[x]
Digitizing tablet support	[x]	[x]
Tool templates with unlimited tool library that supports 11 types of tools	[x]	[x]
Online male/female toolbit offset compensation	[x]	[x]
Pocket fill using sweep, line, spiral, and island patterns	[x]	[x]
3D Machining simulation	[x]	[x]
Multiple pass depth control including first/last pass	[x]	[x]
Corner rounding control for inlaid part creation (on/off, radius)	[x]	[x]
Control feed rates, plunge rate, spindle speed and dwell time	[x]	[x]
Automatic Toll Changes (ATC)	[x]	[x]
Toolpath cornering style (sharp or roll)	[x]	[x]
Flanges (on/off, width, height)	[x]	[x]
Clean-up pass (on/off, amount)	[x]	[x]
Bridging (on/off, width, height, style, quantity, distribution)	[x]	[x]
Auto bridge removal (on/off)	[x]	[x]
Enhanced sorting / sequencing	[x]	[x]
Advanced start point control	[x]	[x]
Advanced lead in / lead out control (on/off, arc, line, length, overlap, ramp, helix, zigzag)	[x]	[x]
Advanced bridge placement control	[x]	[x]
Drill center, point, matrix, on contour and corners	[x]	[x]
NC Manager (Output Editor)	[x]	[x]
Show Toolpath direction, start point, color by template, tool type	[x]	[x]
3D chisel effect using Vee Bit tool		[x]
Fixed depth flat bottom chiseled shapes (multi tool support)		[x]
PhotoMachine cuts 3D relief from grayscale images		[x]
Beveling toolpath creation for raised 3D letters and shapes		[x]
